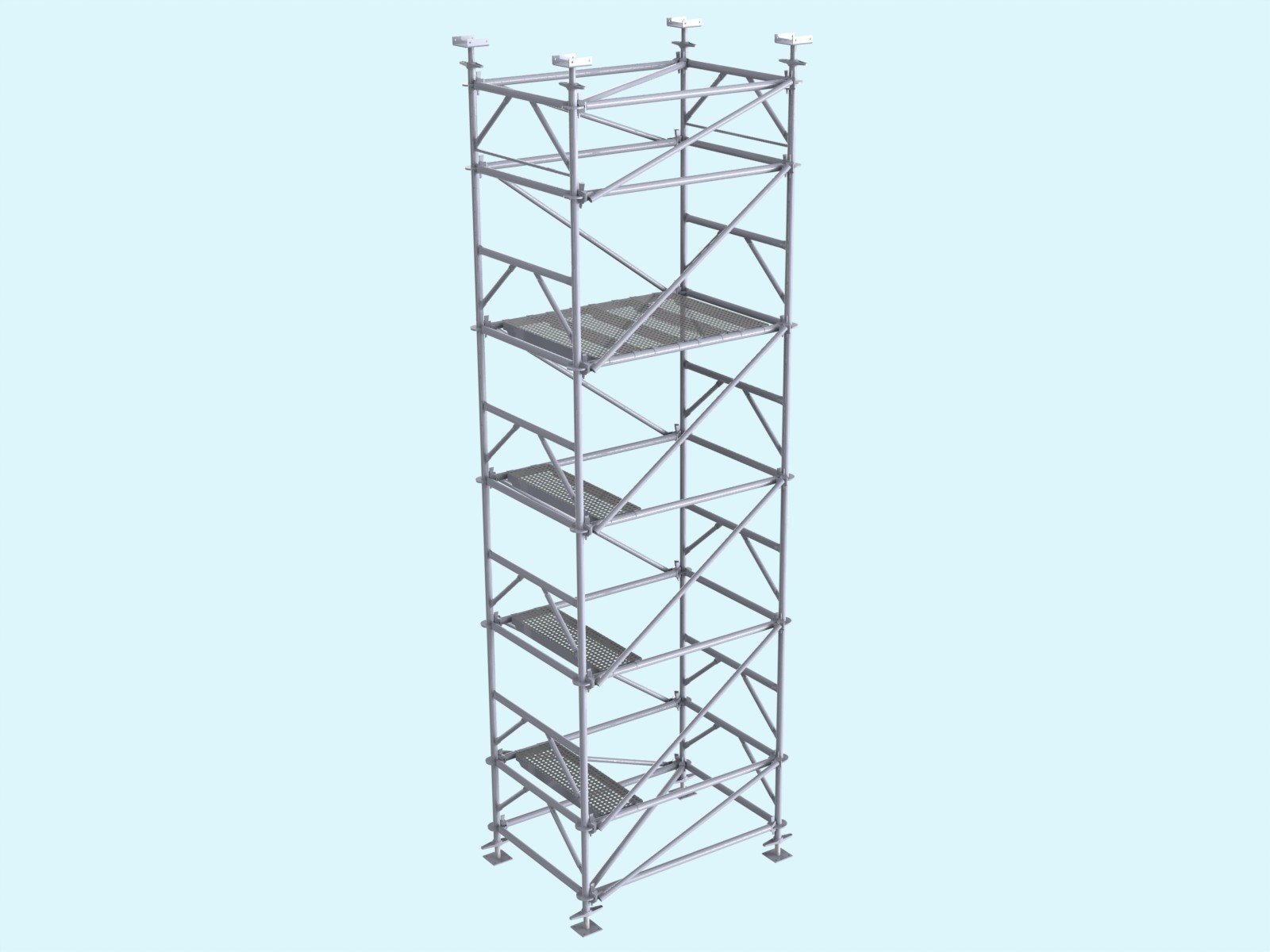

Высоконагружаемые опорные башни Layher для опалубки
Для обеспечения безопасной и бесперебойной работы с большой нагрузкой на объектах промышленного строительства, а также при возведении мостов, тоннелей, дорожных развязок, бетонировании перекрытий большой толщины используются мощные опорные рамы системы Layher Allround.
Опорные рамы Layher Allround могут иметь прямоугольную и квадратную конфигурации, а также отличаться размерами:

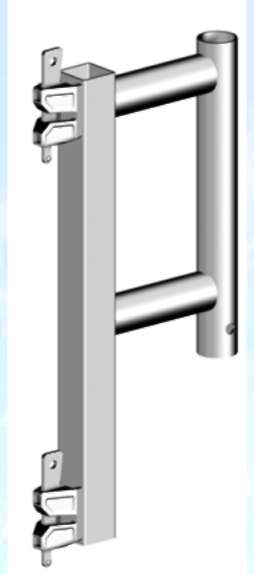

- AR опорная рама 1.50 м (с 2-мя розетками; вес 24.7 кг);
- AR опорная рама 0.71 м (с 4-мя розетками; вес 18.6 кг);
- AR наконечник (круглая труба Ø 38 мм; вес 0.8 кг).
Опорные рамы прямоугольной конфигурации располагаются на двух противоположных осях одна на другой. Оси расположены под прямым углом к рамам: AR ригеля и AR диагонали. За основные размеры принимаются: 1.09м x 1.09 м, 1.09 м x 1.57 м, 1.09 м x 2.07 м, 1.09 м x 2.57 м, 1.09 м x 3.07 м.
Дополнительно в системе Allround используются следующие компоненты:
- домкраты (предпочтительно цельные);
- установочные элементы;
- горизонтальные диагонали 1.09 м x 1.09 м;
- диагонали высотой 1.5 м;
- опорные домкраты.
Благодаря изменяемым AR – основным размерам прямоугольная конфигурация опорных рам имеет преимущества:
- основные размеры башни для опалубок можно адаптировать к структуре опорной опалубки;
- оптимизация груза на башне для опалубок: более высокие нагрузки на стойки лесов могут достигаться при увеличении области давления нагрузки на стойку;
- оптимизация материала строительных лесов.
Опорные рамы квадратной конфигурации располагаются в шахматном порядке под углом 90°. Основная конфигурация требует наличие двух опорных рам с наконечниками высотой 1.5 м и две AR-диагонали 1.09 м x 1.50 м для каждого уровня.

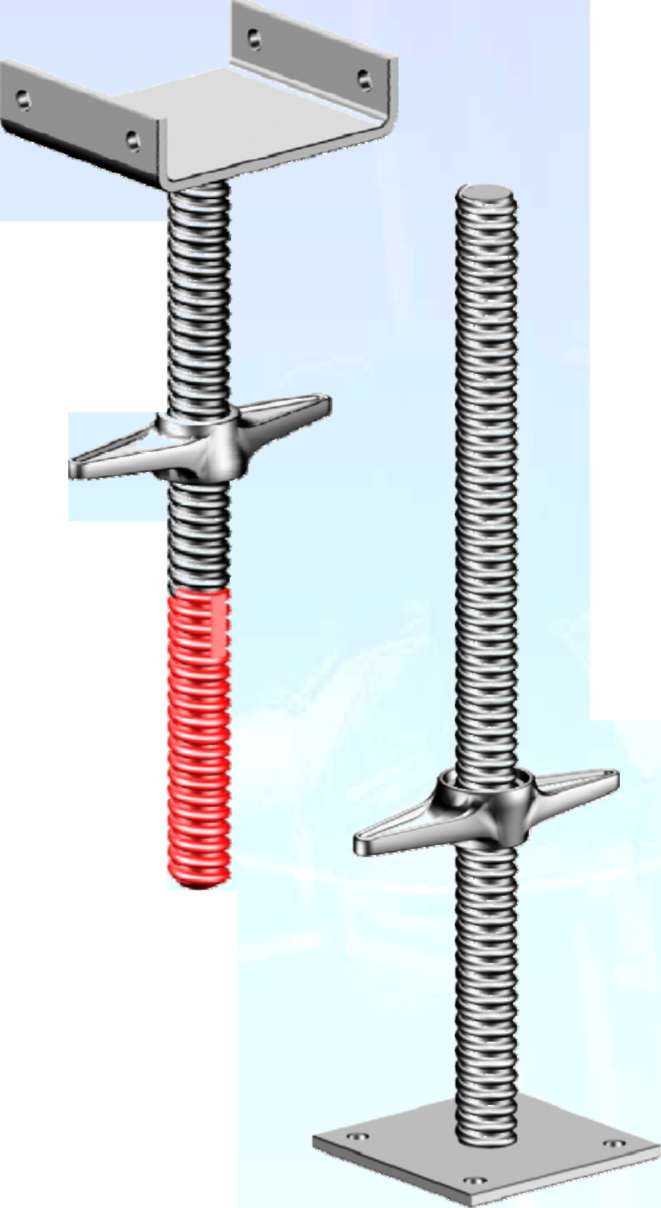

Регулировка высоты опорных лесов (AR-опорная рама 1.50м, AR-опорная рама 0.71м (регулировочная рама)) производится при помощи домкрата и опорного домкрата.
Высота опорных рам зависит от использования:
- без регулировочной рамы (для компоновки требуется AR-установочный элемент);
- с регулировочной рамой в основании;
- с регулировочной рамой и на вершине, и в основании.
В случае использования регулировочной рамы 0.7 м установочный элемент не требуется.

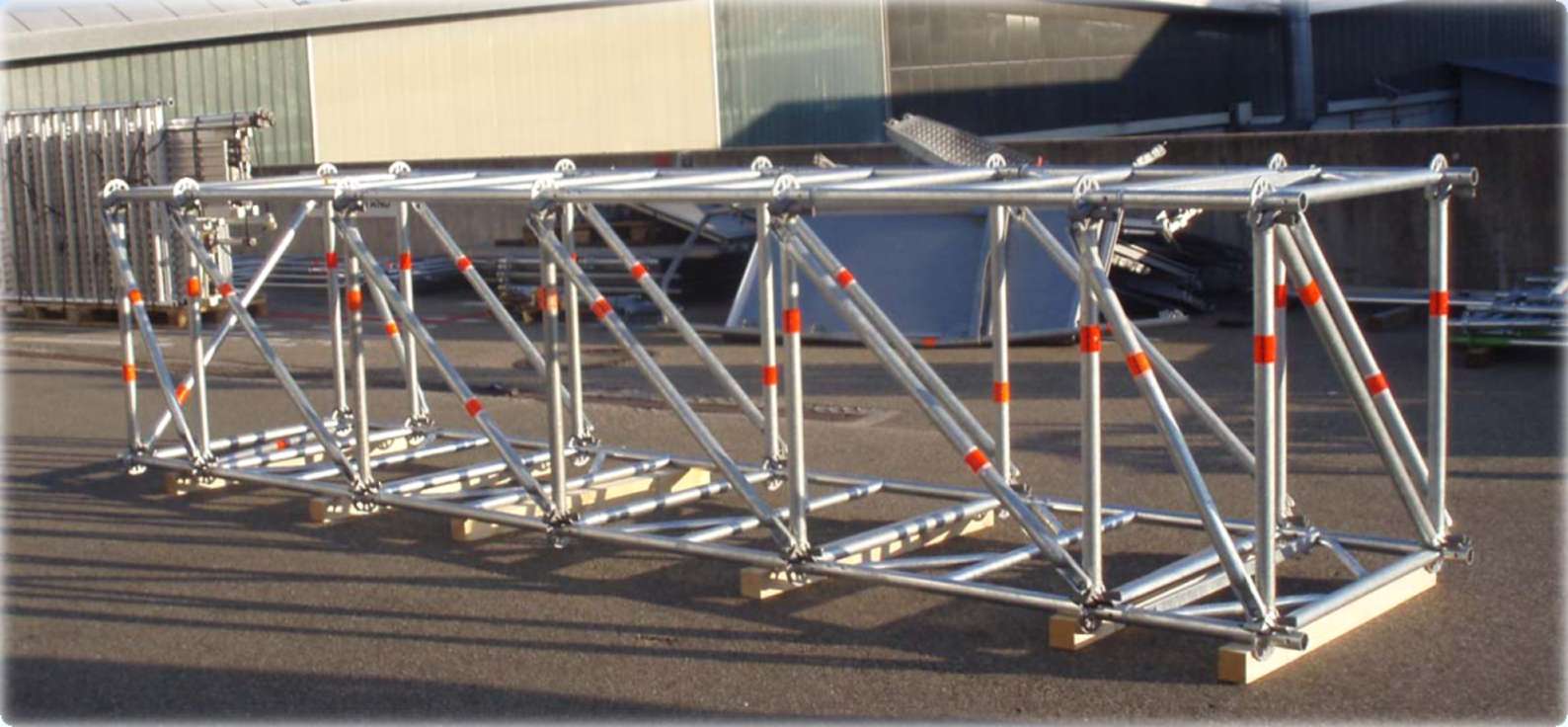

Перемещение опорных лесов осуществляется при помощи крана. Установочные элементы и нижние О-ригели закрепляются AR-диагоналями.

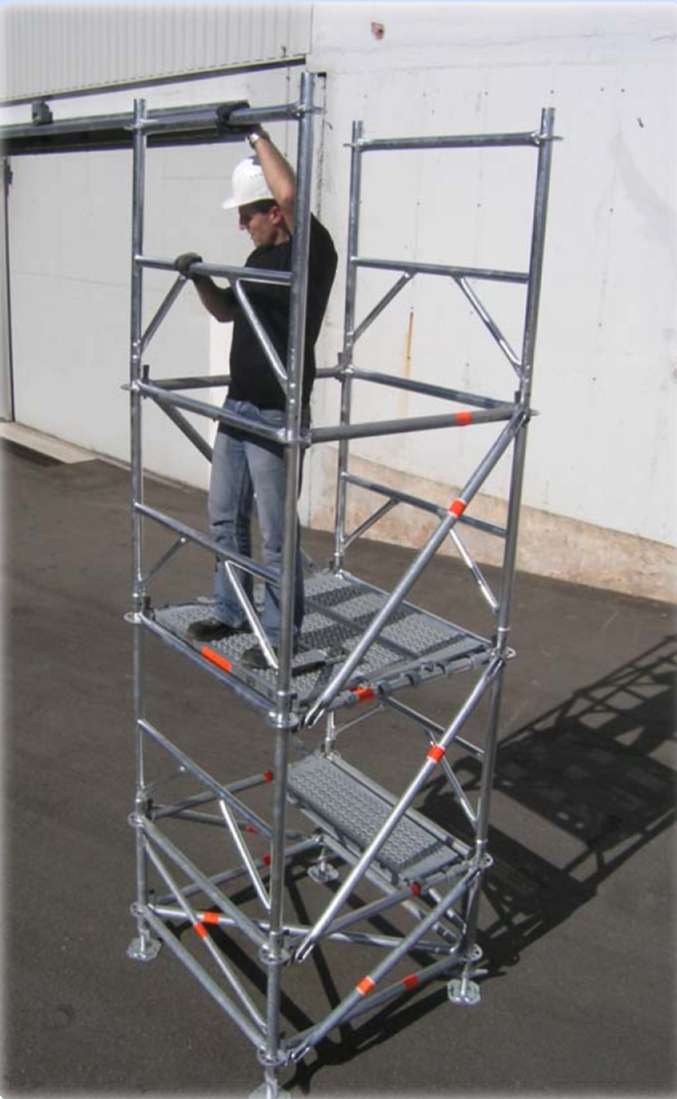

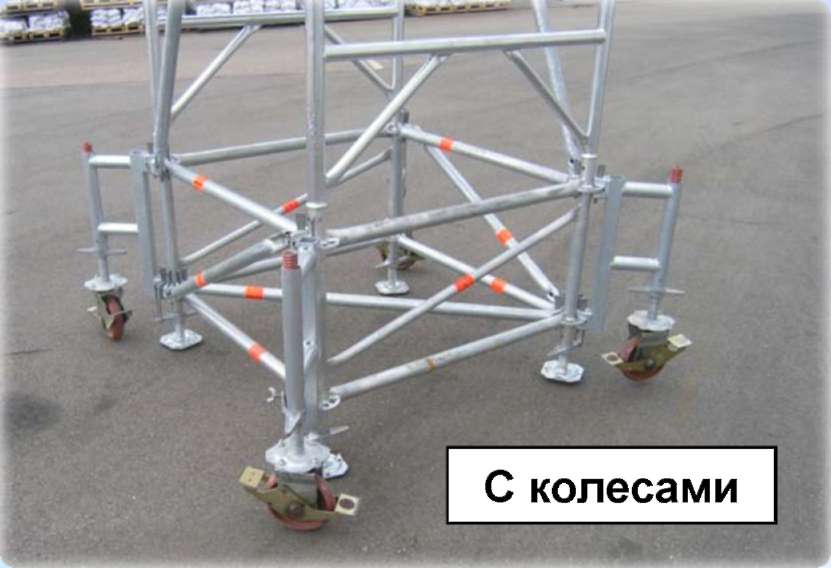

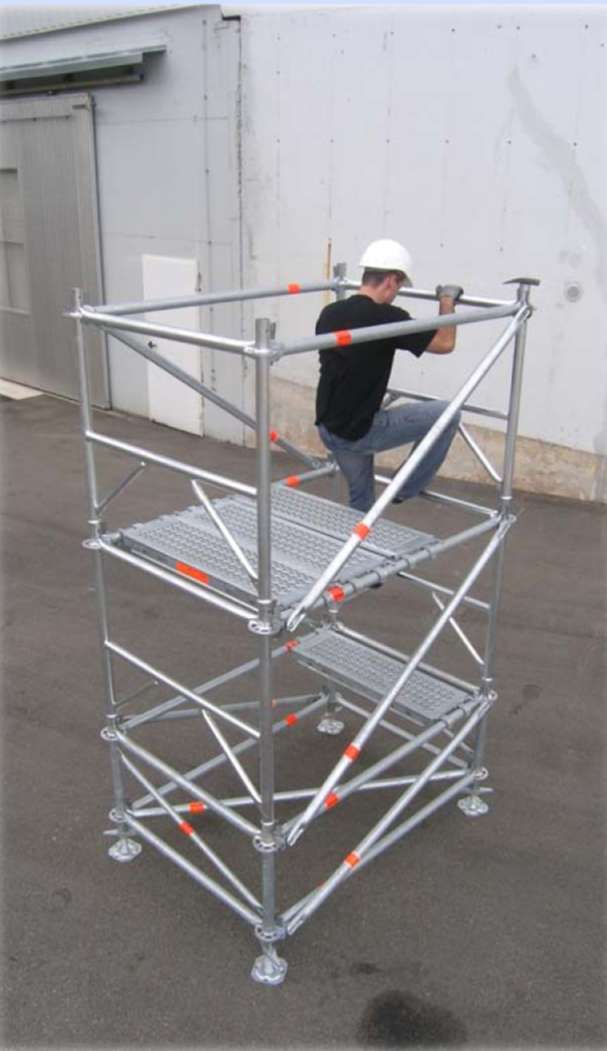

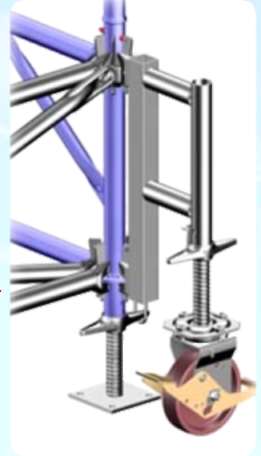

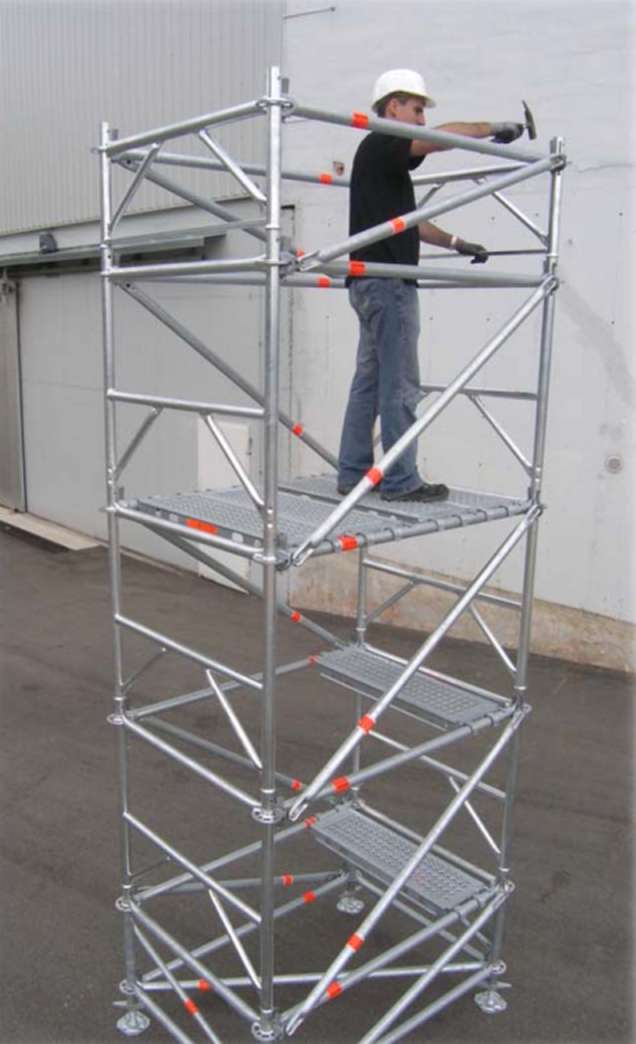

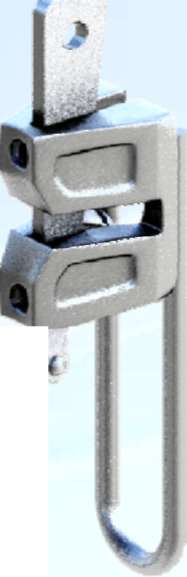

Домкрат фиксируется специальным AR-крепежным устройством для домкратов, которое при перемещении башни крепит его к розетке.

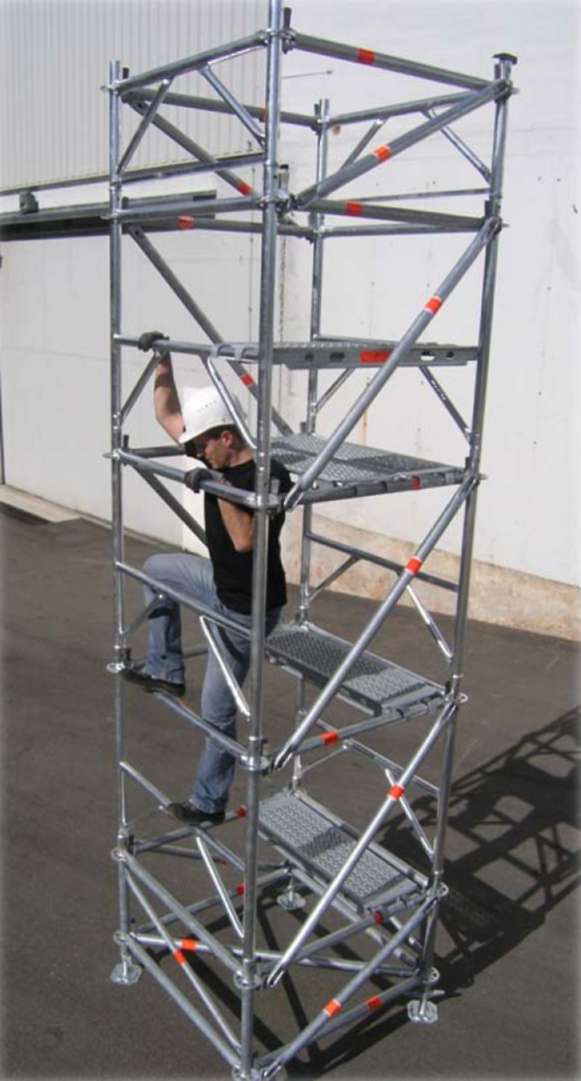

Для AR-башни опорной опалубки перекрытий могут использоваться O-стальные настилы.

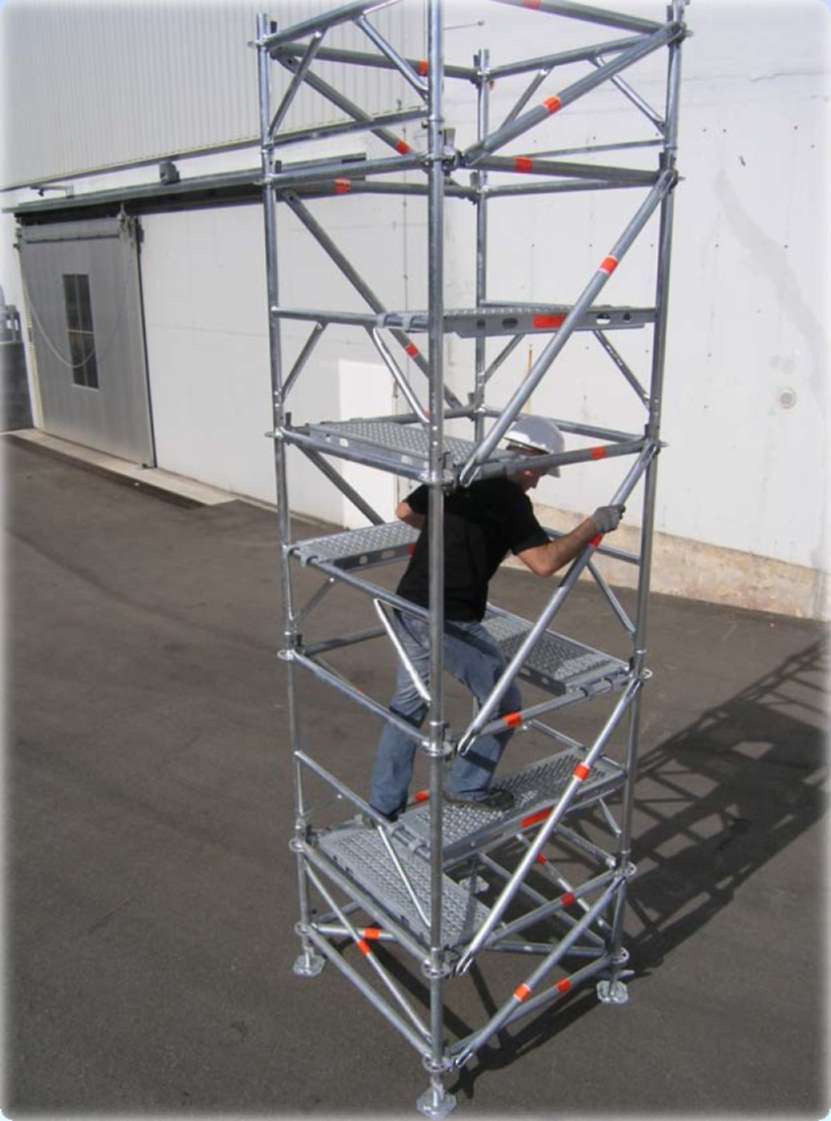

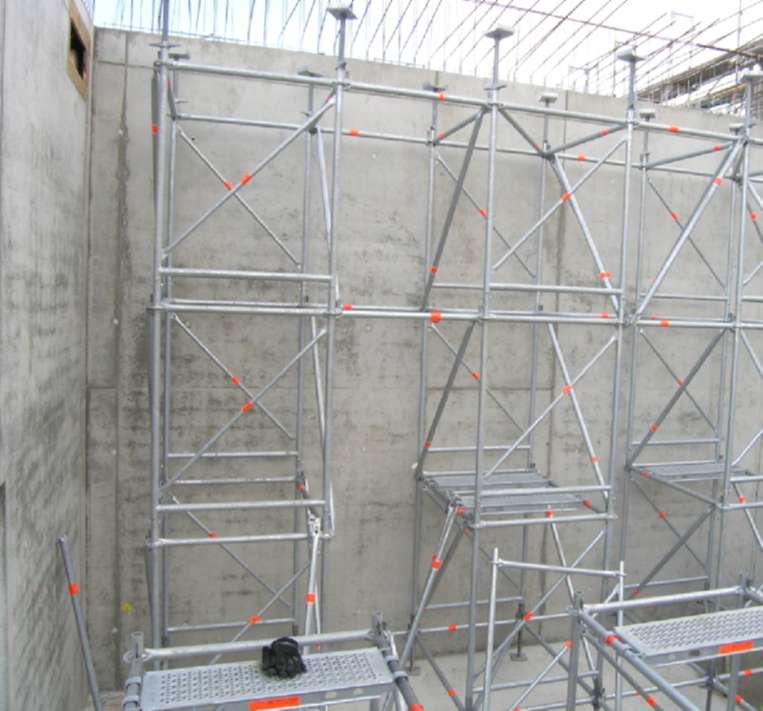

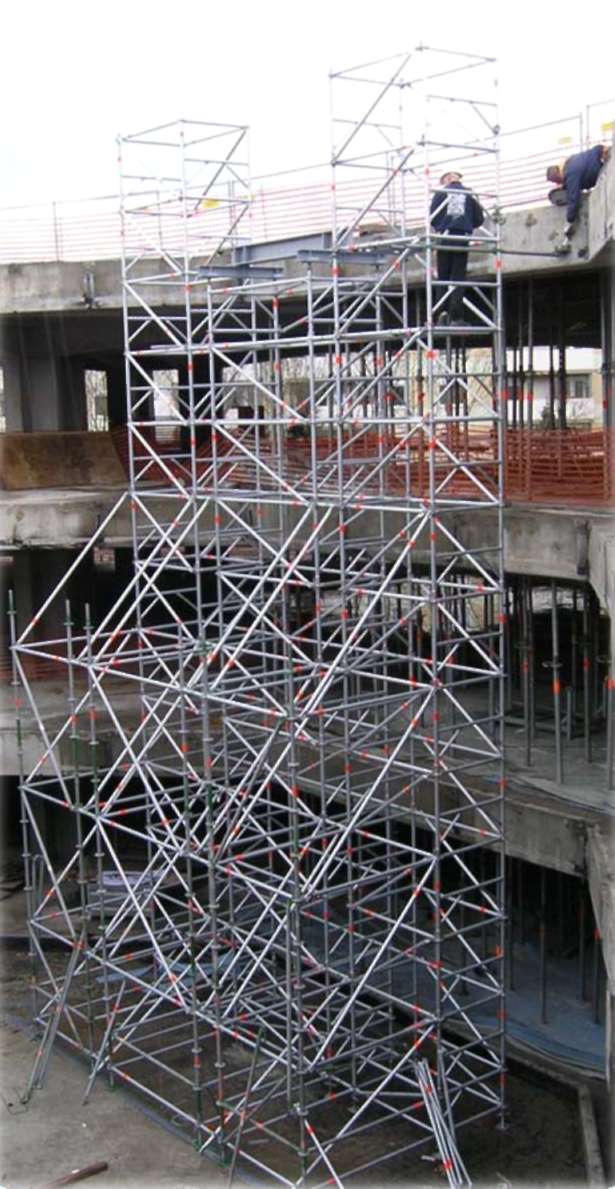

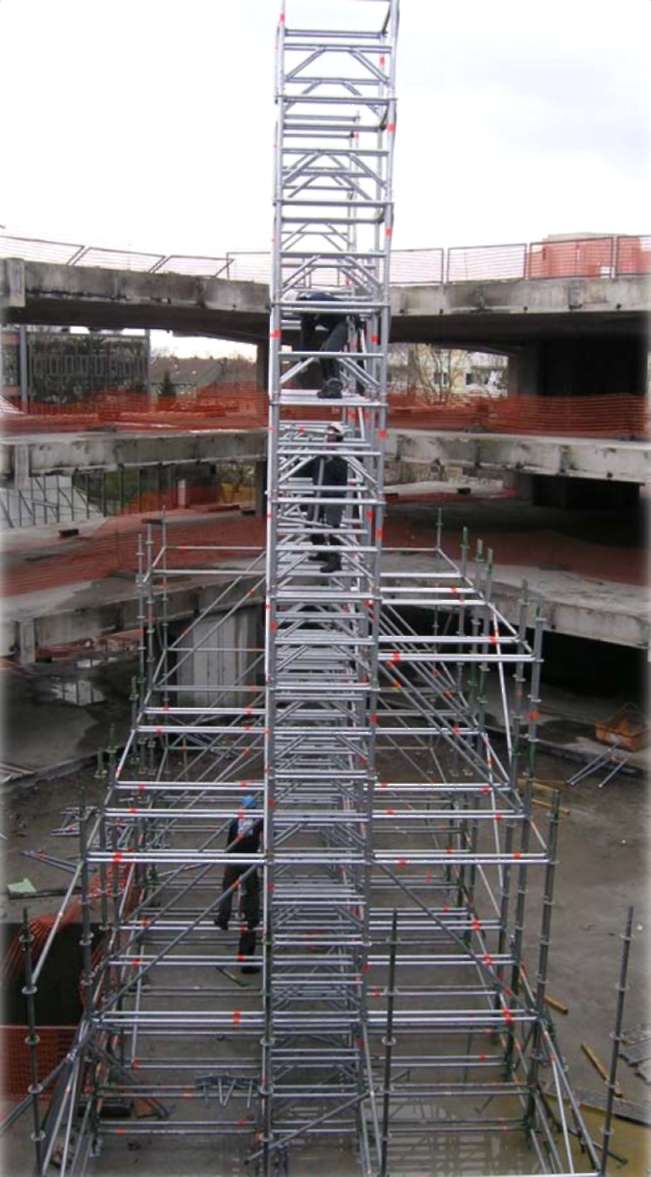

Крепежные башни Layher Allround имеют диапазон высот до 12 м.
При больших нагрузках и проведении работ, требующих усиленной нагрузки на строительные леса целесообразно использовать усиленные строительные леса Layher.
