Клиновые строительные леса Layher Allround

При проведении разнообразных строительно-монтажных работ (штукатурные работы, кирпичная кладка, восстановление и отделка фасадов зданий, внутренняя отделка помещений, судостроение, авиастроение, создание концертных площадок и сцен) все чаще используют строительные леса клинового типа (они же клиновые или клиночные). Эти леса благодаря качественным клиновым соединениям имеют ряд преимуществ:

• быстрый монтаж и демонтаж конструкций;
• прочность и универсальность;
• широкий круг применения;
• надежность при высоких нагрузках;
• возможность внесения изменений в проект, исходя из особенностей местного ландшафта.

Высота собираемых строительных лесов клинового типа может достигать от двух до ста метров (без специальных расчётов), в зависимости от высоты зданий, над которыми проводятся работы. Конструкция клиновых лесов подходит для работы практически с любыми типами зданий, даже имеющими сложную конфигурацию, а также для любого типа рельефа.

Универсальные клиновые леса Layher представляют собой жесткую каркасную конструкцию, которая монтируется из трубчатых и U-профильных элементов.

Компания Layher разработала уникальную технологию модульных строительных конструкций, которая является мировым лидером в вопросах безопасности и снижения расходов по высококачественному возведению лесов. Также это единственная система строительных лесов, получившая допуски к использованию стальных узловых соединений - Z-8.22-64 и алюминиевых узловых соединений - Z-8.1-64.1.

Сама технология модульных строительных конструкций начала свое развитие с системы Allround, и по сей день является примером качества, к которому нужно стремиться. Технология используется для быстрого и безопасного монтажа на любых строительных площадках и признается ведущими специалистами как основа легкого и выгодного возведения лесов. Такие высокие оценки обоснованы множеством факторов: исключительной технологией соединения посредством клиньев, использованием фланцев с центральным распределением нагрузок и возможностью автоматически монтировать конструкции под прямым углом, свободным возведением объемных и специальных конструкций, быстрым и точным монтажом лесов без применения болтов.

Компания ООО «Попутный ветер» представляет системы Allround в разных вариантах:

• оригинальная система лесов Allround для профессионального возведения лесов, быстрого многоцелевого использования на стройплощадке любого предназначения;
• оригинальная система Layher AluAllround из алюминиевых элементов (используется при транспортировке вручную, когда имеет значение собственный вес конструкции лесов, также при монтаже передвижных вышек, сцен, декораций, выставочных стендов);
• оригинальная метрическая система Layher для постройки размерных альтернативных трибун и использования с имеющимися лесами и настилами с метрическими размерами;

Качество продукции гарантируется международной сертификацией DIN ISO 9001. Стальные части проходят процесс горячей оцинковки, что существенно продлевает срок службы изделий.

Основные элементы системы Layher Allround

Система Layher Allround включает в себя:

• стальные и алюминиевые вертикальные элементы;
• ригеля;
• диагонали;
• домкраты.

Вертикальные элементы (стальные и алюминиевые стойки)

Система Layher Allround позволяет использовать различные высоты стоек.

Стойки производятся:

• из стальных труб, прошедших горячую оцинковку, диаметром 48,3 х 3,2 мм;
• из алюминиевых труб диаметром 48,3 х 4,0 мм с фланцами через каждые полметра для крепления в один узел до 8 соединений.

Четыре малых отверстия используются для крепления элементов под прямым углом, четыре больших отверстия для других углов соединения. Для определения несущей способности и максимальных допустимых нагрузок конструкции, если стальные и алюминиевые компоненты используются вместе, разрешается пользоваться только данными для алюминиевых узлов.

При монтаже навесных лесов или конструкций, возводимых при помощи крана, применяются только стальные стойки без наконечника или алюминиевые стойки с привернутым наконечником. Для соединения отдельных навесных стоек друг с другом могут быть использованы либо фермовые болты 12х65 мм  с защелкивающимися клипсами 2,8 мм или специальные болты М12х60 с гайкой. Наконечник всегда должен быть прикреплен к стойке специальными болтами.

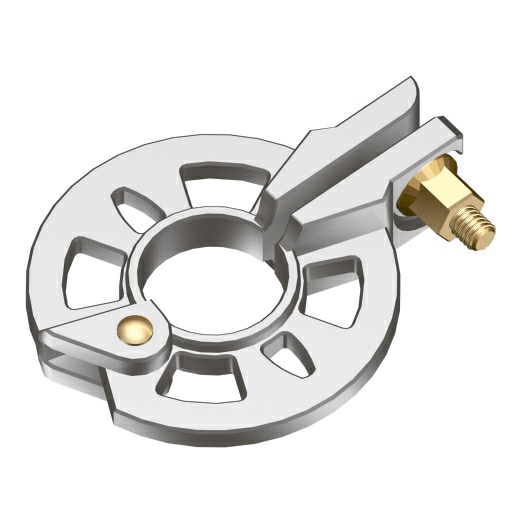

Фланец накидной крепится к любому месту стойки и позволяет присоединять до шести ригелей или диагоналей (стягивающий момент 50Nm). Таким образом, становится возможным сочетание накидных фланцев с рамными лесами типа SpeedyScaff.

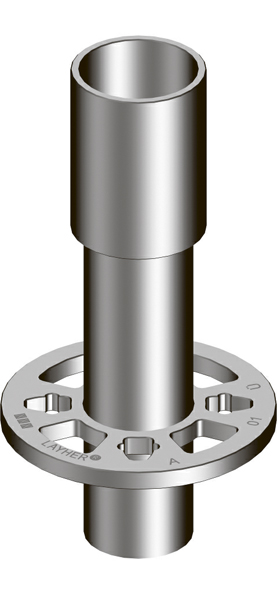

Стандартный установочный элемент  с фланцем используется для создания основы лесов совместно с регулируемыми домкратами. Важно помнить, что установочный элемент на домкрат необходимо устанавливать до вертикальной стойки.

используется только для алюминиевых стоек Allround и обеспечивает безопасное и надежное расположение колес со стопором.

Удлиненный установочный элемент

Ригеля

В зависимости от длины пролета, типа настила и объема нагрузок ригеля могут быть представлены в виде стальных или алюминиевых круглых труб, U-образного профиля и усиленных ригелей для больших нагрузок.

Ригеля поддерживают настил (как балка), а также используются в качестве каркаса и перил. Клиновая система гарантирует надежное и прочное крепление всех элементов и обеспечивает равномерное распределение нагрузки между ригелем и стойкой. Само клиновое соединение предотвращает случайное отсоединение элементов, что гарантирует безопасность в ходе сборки. Также не требуется установка продольных ригелей на настиле, если он закреплен от выпадения специальной крепежной пластиной.

Диагонали

Для придания большей прочности основной конструкции из стоек и ригелей используют диагонали с клиновым соединением, которые благодаря высоким прочностным показателям позволяют создавать специальные конструкции.

В фасадных лесах без настила и при использовании лесов с настилами в виде досок для придания жесткости горизонтального уровня используется горизонтальная диагональ со штырем без болтового крепления, а для придания жесткости горизонтального уровня в башенных конструкциях - ригель для горизонтальной диагонали с клиновидными головками.

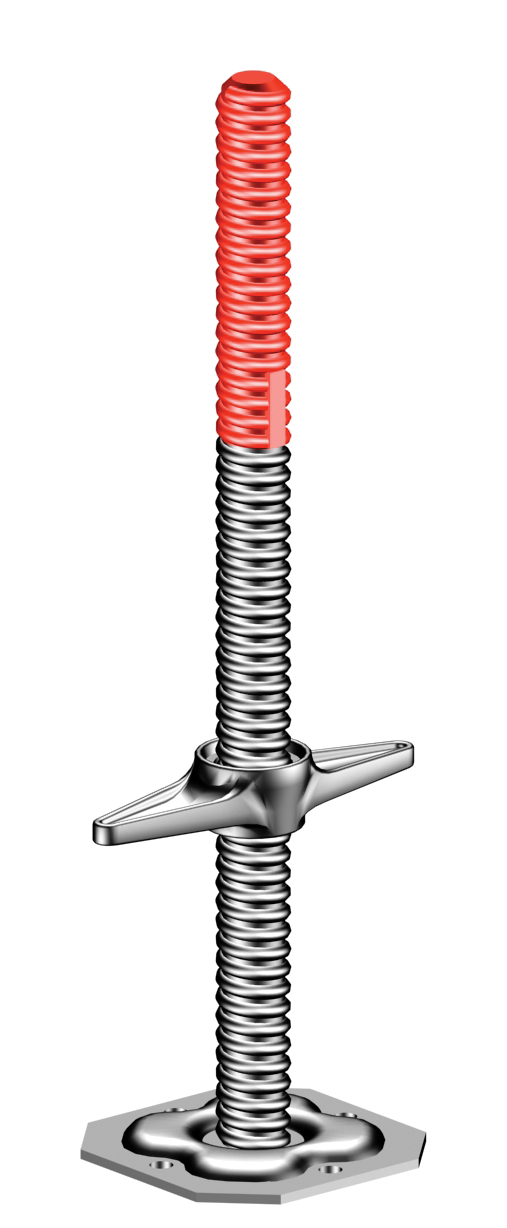

Домкраты

Домкраты для строительных лесов служат для регулировки высоты конструкции. В зависимости от рельефа местности, на которой будет возводиться объект, существуют несколько видов регулируемого домкрата.

Домкраты с долговечной самоочищающейся резьбой, а также цветные метки и насечки не допускают выкручивания установочного барашка и превышения допустимой высоты. Крайне важно обращать внимание на равномерное распределение нагрузки на опору домкрата.

Резьба всех домкратов Layher имеет внешний диаметр 38 мм и шаг резьбы 8,1 мм. Внешние размеры барашка домкрата составляют 205 мм. Размеры опорной плиты - 150х150х5 мм. Ширина стенки обычного домкрата составляет 4,5 мм, а усиленного - 6,3 мм. Фиксатор домкрата с клиновой головкой служит для предотвращения падения основной секции и самого домкрата при перемещении лесов с помощью крана.

Для возведения лесов в труднодоступных местах используются усиленные поворотные домкраты.

Головной опорный домкрат поддерживает деревянные балки или стальные профиля, и служит для регулировки высоты и распределения нагрузок. Верхняя часть домкрата и основание имеют шестиугольные отверстия.

Наклонный домкрат используется для монтажа поддерживающих конструкций (деревянных балок) с наклоном максимум 5% в горизонтальном, продольном и поперечном направлении, что избавляет от необходимости выравнивать поверхность с помощью клина. Благодаря повороту опоры домкрата и перераспределению нагрузок на вертикальный шпиндель удерживаются более высокие нагрузки.

Массивный вилочный головной домкрат применяется для поддержания деревянных балок, опор опалубок или стальных профилей в поддерживающих лесах и опалубке. Он дает возможность использовать одну или две опалубочные балки, при этом удерживая их от опрокидывания. Регулировка высоты осуществляется с помощью гайки домкрата. Поперечины в домкрате подходят для любых опалубочных балок.
